重量變送器是一種專用的稱重儀表，在各種工業環境中經常會(huì )使用到這種設備，當然這種儀器在使用時要完成專業的設置和調校，那么重量變送器的設置方法是什么？下面跟隨PHISHINE菲軒一起看下吧。

　　重量變送器的設置方法和調校

　　一、調試準備

　　傳感器的電源正、信號正、信號負、電源負分別接放大器的E+、S+、S-、E-。放大器的供電電壓為24V/0.，電源正接放大器的24V（10腳），電源負接放大器的GND（7腳）。

　　二、電壓輸出調整

　　1、使傳感器空載，調整電壓輸出零點電位器RW1，使輸出（VO與GND之間）電壓為0V。

　　2、放上一定重量的砝碼（砝碼重量用A表示，傳感器滿量程用B表示。砝碼重量應大于傳感器量程的30%），調整電壓滿度電位器RW2，使輸出電壓為A/B*5（電壓輸出0~5V）或A/B*10（電壓輸出0~10V）。比如傳感器為8kg，放的砝碼為4kg，則應使輸出電壓為4/8*10=5V。

　　3、用不同重量的砝碼驗證輸出（砝碼重量用A表示，傳感器滿量程用B表示），輸出電壓應為A/B*5（電壓輸出0~5V）或A/B*10（電壓輸出0~10V）。

　　三、電流輸出調整

　　1、使傳感器空載，調整電壓輸出零點電位器RW1，使輸出（VO與GND之間）電壓為0V。

　　2、使傳感器空載，調整電流輸出零點電位器RW4使輸出電流（IO與GND之間）為4mA。

　　3、放上一定重量的砝碼（砝碼重量用A表示，傳感器滿量程用B表示。砝碼重量應大于傳感器量程的30%），調整電流滿度電位器RW3，使輸出電流為（4+16*A/B）mA。比如傳感器為8kg，放的砝碼為4kg，則應使輸出電流為4+16*4/8 = 12mA。

　　4、拿下砝碼，如果空載時不是4mA。重復2、3過程。直到空載是4mA，放上重量為A的砝碼（傳感器量程為B）輸出電流為（4+16*A/B）mA。

　　5、用不同重量的砝碼驗證輸出（砝碼重量用A表示，傳感器滿量程用B表示），輸出電流應為（4+16*A/B）mA。

　　注意：傳感器空載，是指傳感器上無任何重物。如果有秤盤，并且秤盤重量較大（大于傳感器滿量程的10%），零點可能調不到4mA。

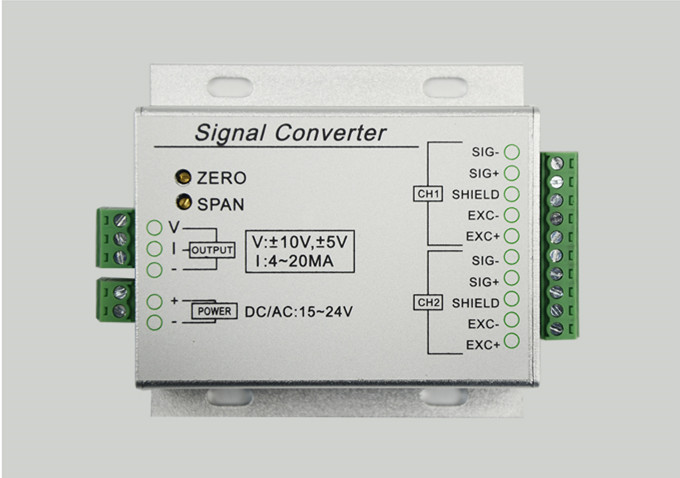

重量變送器的設置方法

　　稱重變送器的常見故障及解決方法

　　1、安裝時應使稱重變送器的壓力敏感件軸向垂直于重力方向，如果安裝條件限制，則應安裝固定后調整變送器零位到標準值。

　　2、殘存的壓力釋放不出，因此傳感器零位又下不來。排除此原因的*佳方法是將傳感器卸下，直接察看零位是否正常，如果正常更換密封圈再試。

　　3、加壓稱重變送器輸出不變化，再加壓變送器輸出突然變化，泄壓變送器零位回不去。產生此現象的原因極有可能是壓力傳感器密封圈引起的。

　　4、是否符合供電要求；電源與變送器及負載設備之間有無接線錯誤。如果變送器接線端子上無電壓或極性接反均可造成變送器無電壓信號輸出。

　　5、壓力傳感器及變送器的外殼一般需接地，信號電纜線不得與動力電纜混合鋪設，傳感器及變送器周?chē)鷳苊庥袕婋姶鸥蓴_。傳感器及變送器在使用中應按行業規定進行周期檢定。

　　6、用戶在選擇壓力傳感器及變送器時，應充分了解壓力測量系統的工況，根據需要合理選擇，使系統工作在*佳狀態，并可降低工程造價。

　　7、通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。

　　8、壓力變送器要求每周檢查一次，每個月檢驗一次，主要是**儀器內的灰塵，對電器元件認真檢查，對輸出的電流值要經常校對，壓力變送器內部是弱電，一定要同外界強電隔開。

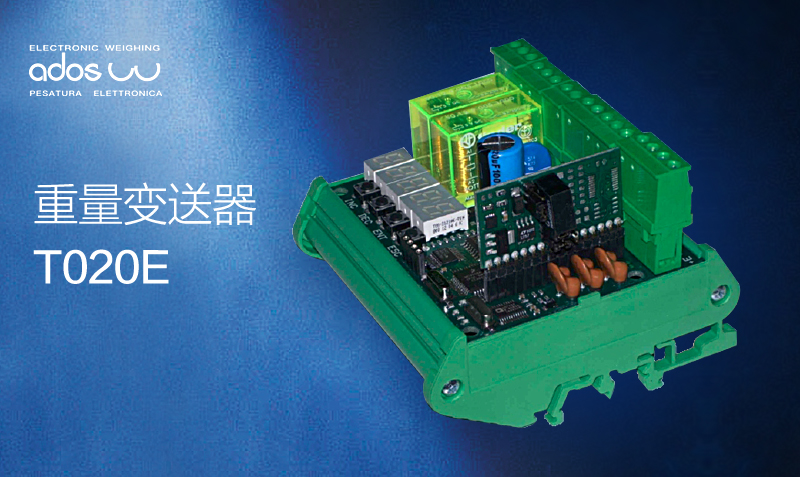

重量變送器的設置方法

　　以上是PHISHINE菲軒關于重量變送器的設置方法具體介紹，重量變送器需要進行專業的設置和調校，以確保能夠精準的完成相關控制。
